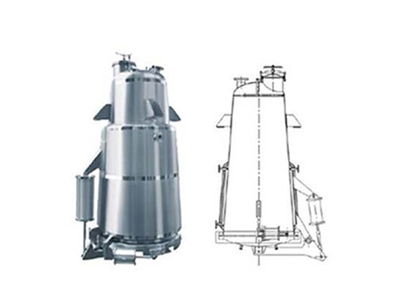

一、倒錐型提取罐產品概述
倒錐型提取罐是醫藥、生物、食品、化工中常用的浸出提取設備?？商峁┪锪纤崛?、醇提取、揮發油提取并可回收渣滓中的溶劑，適用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。具有效率高、操作方便等優點。
二、倒錐型提取罐結構組成
成套倒錐型提取罐設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。
倒錐型提取罐主體包括內筒體、夾套層、保溫層、支耳、氣動出渣門、氣動操作臺等;倒錐型提取罐保溫層以巖棉作為保溫材料。
倒錐型提取罐內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光鋼板。 倒錐型提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。
三、倒錐型提取罐特點
1、外形上小下大，呈倒錐狀。尤其利于溶劑循環提取，提取溶劑能夠均勻地從罐底部向上運動，而且由于從罐底部向罐頂部逐漸減小，很好的避免了溶劑流動短路的現象。罐底部面積大，出液面積大，出液快，不易堵。出渣方便，加熱效果好。
2、提取罐底部采用雙層過濾板設計，分為過濾支撐板和主過濾板。雙層過濾板可以打開，方便觀察，易于清理。
3、進料采用加料漏斗和大口徑閥門，可帶有蝸輪蝸桿關閉裝置。
4、設備具有多種加熱方式和控制提取溫度功能，可以實現多種工藝流程：普通煎煮、動態回流、連續逆流提取。
四、倒錐型提取罐選型參數
型 號 | TQ-0.3 | TQ-0.5 | TQ-1.0 | TQ-2.0 | TQ-3.0 | TQ-6.0 | TQ-8.0 |
容 積 （L） | 300 | 600 | 1200 | 2700 | 3200 | 6300 | 8500 |
內膽設計壓力（Mpa） | 常壓 | ||||||
夾層設計壓力（Mpa） | 0.25 | ||||||
壓縮空氣壓力（Mpa） | 0.5至0.7 | ||||||
加料口直徑 （mm） | 350 | 350 | 400 | 400 | 400 | 500 | 500 |
加熱面積 （M2） | 0.3 | 0.6 | 3.8 | 4.7 | 6.0 | 9.5 | 9.5 |
冷凝冷卻面積（M2） | 8.2 | 9.5 | 11 | 12 | 14 | 18 | 21 |
排渣口直徑 （mm） | 200 | 200 | 600 | 800 | 800 | 1000 | 1000 |
電機減速機功率（KW） | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 |
五、倒錐型提取罐質量標準
倒錐型提取罐可采用執行的設計、制作、檢驗標準如下：
1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《鋼制壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
